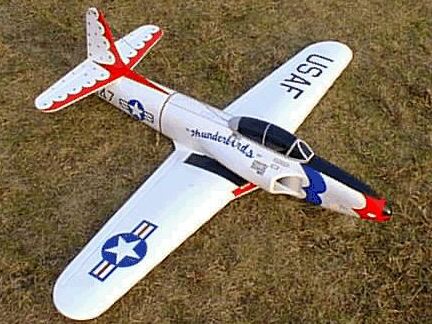

電動ダクティッドファン機。翼はＯＨＳ製、胴体は発泡スチロール製の半完成機。外観のデザインは、米空軍アクロバットチーム”サンダーバーズ”である。両翼端にはダミーの燃料タンクが付属している。飛行時には取り外すように説明されている。

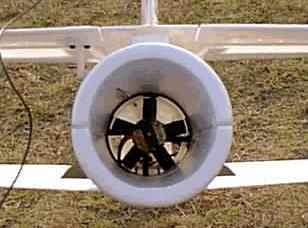

電動ダクテッドファン
| 全 長 |
890mm |
| 全 幅 |
1170mm |
| 主 翼 |
面積/19.5dm2 上反角/2.5度 翼型/クラークＹ類似 |
| 全備重量 |
1140g （バッテリーを含む） |
| モーター |
AP-29L スペシャル |
| プロペラ |
ダクテッドファン |
| バッテリー |
京商製 8.4V-RC2000 （8.4V，2000mAh） |
| R/C装置 |
JRプロポ製 送信機 X-3810 受信機 NER-649S |
| アンプ |
シュルツ製 slim-35be |
| サーボ |
JRプロポ製 NES305×2個 |
| 充電器 |
シュルツ製 isl 6-430d |
| その他 |
|
まず、次の２点をチェックして下さい。
- (1) モーターのエンドベルにベアリングが入っていますか？
- もし、メタルの場合は、メーカーに連絡をとって、交換してもらいましょう。途中で改良されています。このAP-29Lモーターは慣らし済みです。さらに慣らしをする場合は、必ずプロペラをはずして行う。
(2) 胴体下部にエアーインテークが追加され、主翼に手投げ用の窪みがありますか？
- 途中で改良されています。加工方法はこちらを参考にしてください。
--> 胴体と主翼の加工
翼の加工（エルロン・エレベータ）
- 翼は一体成形となっており、エルロンやエレベータは、カッターナイフで切り離すように説明されている。カッターナイフの刃を２枚重ねてビニールテープ等で縛り、これを使用すると、適度な隙間がえられる。
水平尾翼とエレベータ間には、ヒンジが入っていない。説明書どおりに加工してもよいが、気になる人は、エレベータを完全に切断して、テトラ製フィルムヒンジを挿入すれば良いと思う。ヒンジの接着には、エポキシ接着剤か発泡スチロール接着剤を使用します。発泡スチロール接着剤で十分耐えます。
*デカール
- 出来るだけ透明部分はカットします。軽量化と貼りやすさにつながる。文字の場合、上からマスキングテープで連結しておくと位置合わせが楽です。湾曲部分は、ドライヤーで温めると、伸びる。
*胴体への塗装
- ホームセンターに売られている水性のスプレーペイントが良いでしょう。ただし、この塗料はアルコールに弱いので注意。
*潤滑用グリス
- 必ず模型用を使用する。プラスチックパーツに使用する潤滑油はシリコン系の物を使用する。一般に売られている物は鉱物油を主成分としたものが多く、プラスチックを侵す。
*エルロン・エレベータ金具
- エルロンやエレベータの金具がグラついたりする場合、金具と発砲スチロールの隙間にエポキシ接着剤を浸透させる。エポキシ接着剤は、ドライヤーで温めると柔らかくなり小さな隙間にも浸透する。この時、翼側に付着しないようビニールでマスキングしておく。
*バッテリーの固定
- バッテリーの固定はマジックテープ。さらに、固めのスポンジ（ウレタンゴムなど）で、しっかりと押え込む。移動すると重心位置が狂う。
1998年3月8日（日） 2:00pm
最初は、「こんな機体で飛ぶのかな？」なんて、半信半疑で購入・製作した。１月３日。いよいよ初フライト。手なげ発進。非力ながら浮いた。成功！
徐々に加速、高度をとり、最初の旋回。急旋回は無理であった。バンク角を少な目にとり大きく旋回。加速は悪いが、スピードはでる。プロペラ機と違い、「シューッ」といった音が魅力的だ。
３分経過。着陸体勢に入る。車輪が付いていないので胴体着陸。下が芝生なので、滑らかに着陸できた。飛行時間だが、およそ５分と思われる。全負荷（静止状態）で、オート・カット・オフするまで約３分であった。
1998年3月15日（日） 1:00pm
2回目の飛行。両翼端にダミーの燃料タンクを取り付けても十分に飛行は可能です。
パワーも十分で、ロールも宙返りも楽にこなす。

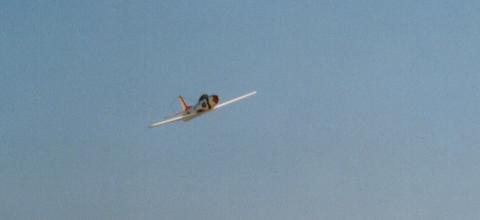

 飛行中

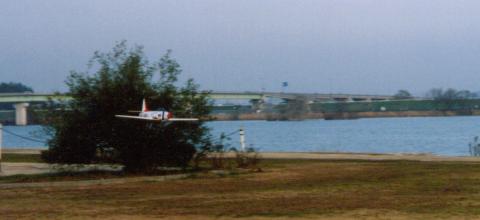

 着陸体勢
|
