重心位置の計算

重心位置は空力平均翼弦MAC(Mean Aerodynamic Chord)の25%前後と言われています。
長方形の翼なら前縁から1/4とわかりやすいのですが、デルタ翼や大きく後退した翼の場合は検討が付きにくいものです。
ここでは、空力平均翼弦MACを求め、MACに定数kをかけた値から胴体中心で見た位置を計算しています。
(使い方)

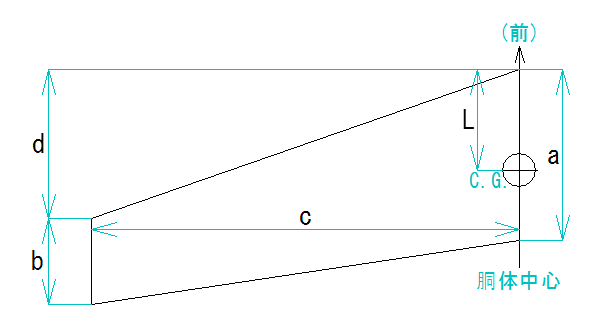

図に示すadの寸法およびkの値を入力し、[計算]ボタンをクリックします。
前進翼の場合はdの値がマイナス値になります。翼端の形状(丸みや斜め)は無視してください。


 a =    mm
 b =    mm
 c =    mm
 d =    mm
 k =    %
  kの値は15%~35%で、安定性を求める場合は小さく、運動性を求めるなら大きくなります。



重心位置C.G.は胴体中心で見た主翼前縁より L= mmの位置になります。
