明日から強風となると聞き、2013年4月5日に撮影しました。
少し風が強い中、どうにか撮影できました。
機体： S-606 NAZA+GPS
カメラ： JVC GZ-EX250-S
編集ソフト： Corel VideoStudio Pro X4
高画質でご覧になりたい方は、以下からダウンロードしてください。
CODEC MPEG2-TS
映像： 1920x1080, 8bit, AVC/H.264, 29.97fps, 1.8Mbps
音声： Dolby AC-3, 48kHz, 2ch(2/0 L+R), 384kbps
吉備路を撮影しました。空撮機材は同じです。
風とズームアップ撮影のため、かなり揺れています。
気分が悪くなるかもしれません。お許しください。
カメラを下向きにすると、モーターの振動を受けているみたいです。
ジンバル制御も遅れているようです。
2013-04-08 種松山 やや強風
カメラ取付部をシリコンダンパーで浮かしてみようと考えています。
ジンバル制御を再調整。 ピッチ制御用サーボがトルク不足のようです。
まぁ、趣味ですから、あまりお金をかけない範囲で、いろいろ試行錯誤していきたいと思っています。
HITEC HTS-VOICEのファームウェアをv.1.3からv.1.4にアップグレードできません。
何度試みても、「Upgrade completed」表示されるにもかかわらず、実際にはROMに書き込まれていません。
Hitec Multiplex Japan, Inc.にその旨を伝え、交換してもらいました。
v.1.4では、ピトー管による速度計や気圧による高度計などがサポートされていますが、私の場合はGPSのみなので、現在のところ、その恩恵は受けていませんません。
現在HITECが公開しているHPP-22用アプリでは、v.1.4にアップグレードしないと、カスタムセッティングモードに進めません。
旧バージョンのインストーラーパッケージも保存しておくのがいいですね。
カスタムセッティングモードで、動力用バッテリー電圧、高度、速度のみ読み上げるように設定しています。機体はOK模型製「パプリカ オレンジ」です。
モーターグライダーでは、滞空時間と電池消費量とが比例しないので、動力用バッテリー電圧がモニターできるのは、非常にありがたいです、HITEC OPTIMAシリーズの受信機にはSPC端子が付いており、35Vまで直接入力できます。SPCとは、受信機内に受信回路専用BECを持ち、サーボ電源は外部BEC（ESCのBEC等）から供給されます。
電動の場合は、受信機の電圧より動力用バッテリー電圧のモニターが必要です。
JRやフタバも真似てほしいものです。
関連記事：
http://www.wcnet.jp/lily/blog0/2012/04/ttsvoice.html
http://www.wcnet.jp/lily/blog0/2012/04/ok.html
http://www.wcnet.jp/lily/blog0/2012/08/hitec.html
http://www.wcnet.jp/lily/blog0/2012/08/post_32.html
JVC製ビデオカメラの遠隔操作アプリ Everio Sync2 です。
従来のEverio Syncと比べると、全画面でモニターできます。
操作ボタンも半透明になり、さらに画面をタッチすると操作ボタンが消えます。（ボタン表示/非表示は画面タッチでトグル動作します）

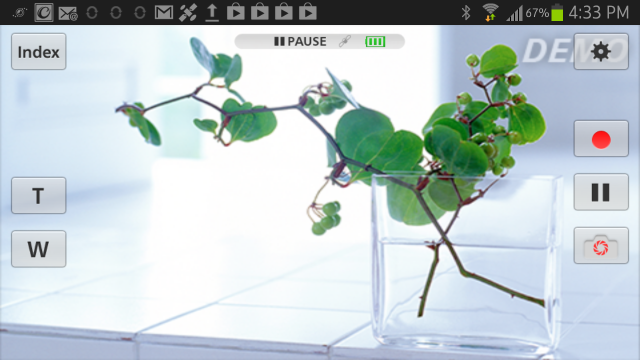

モニター画面、リモート操作の様子です。また、デジタルですので遅延があります。
カメラを下向きにしたとき、モーターの振動を拾っていることに気づき、マウントに防振対策を施しました。
使用したのは、シリコンダンパーゴム（30度）x4です。

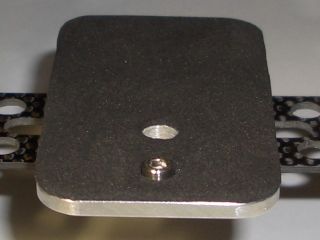

写真左は、自作マウント3mm厚硬質アルミ製
写真左上は、マウントに貼り付ける1mm厚スポンジシート
写真中上は、シリコンダンパーゴム
写真右下は、取付用ネジとワッシャー類、白いワッシャ―は、既存のジンバルの6φ穴にM3ネジを使うためのブッシュです。

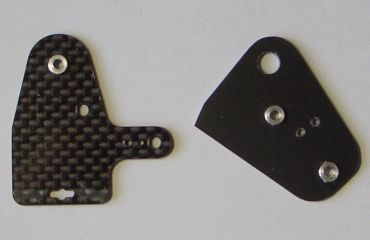

既存のボールリンクの取付位置を変えました。 水平位置より-30度をニュートラル点とし±30度の手動可変、自動制御±15度の自動制御を考慮した結果です。
当然、リニアではないので、将来的には、ベルト駆動を考えています。

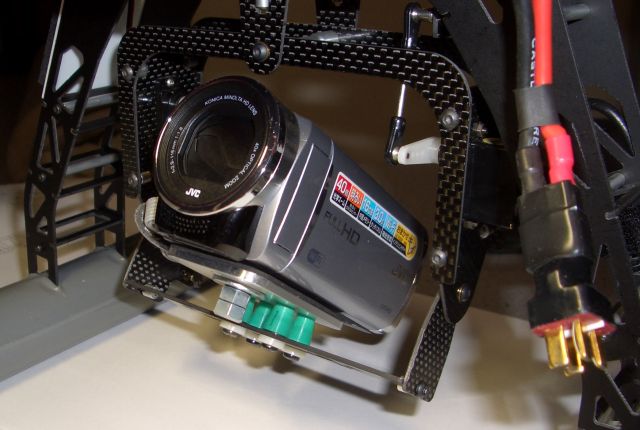

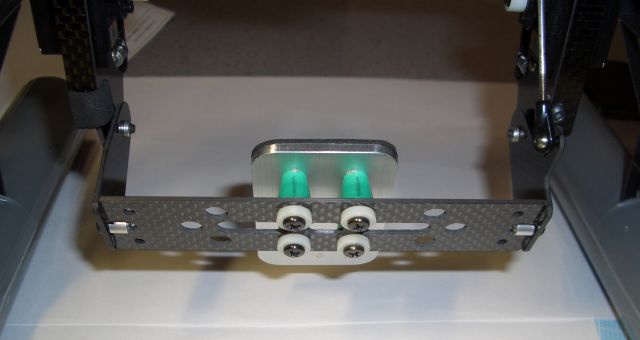

完成したカメラマウント
取り付ける前に、ダンパーにペンで縦線を記しておきます。ネジを締めるとダンパーがねじれるので、
締め付けた後、縦線を目安にして、ねじれを戻しました。
その後、マウント下側のカーボン板を3mmアルミ板で補強しました。（写真には写っていません）
結果は、GOODでした。
ペッのトウサギです。名前は「ジュビリー」。
不幸にも、首が曲がって（90度近く回転して）います。細菌により脳神経が侵された後遺症とのことです。
これは、原本「Naza User Manual v2.7」を元に、日本語版として私が作成したものです。
翻訳ミスもあると思いますので、原本と合わせてご利用ください。
2013/04/26改訂 p.28～p.30の文章表記を変えました。
NMさんのアンテナタワー（30m）です。
Sakura_2013-04-05.mpg （274MB）
DJI NAZA日本語マニュアルv2.7のダウンロード
