2012年05月06日

工具や部品の整理・整頓

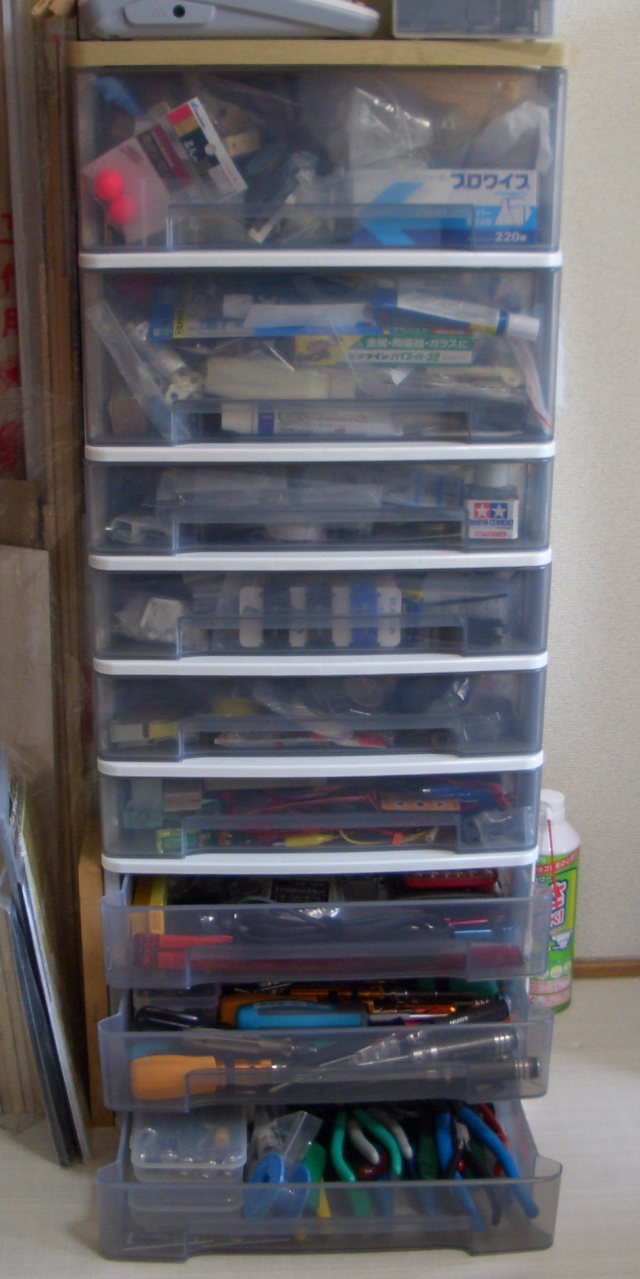

工具入れです。
基本的に、重いものを下に、軽いものを上に配置しています。
ペンチ、はさみ と ドライバー とは分けています。

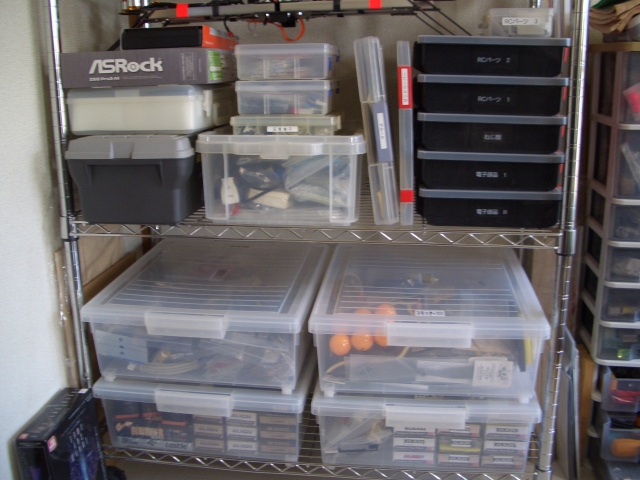

部品を収納しています。
「Tenma コミック本ワイド」というケースを使っています。

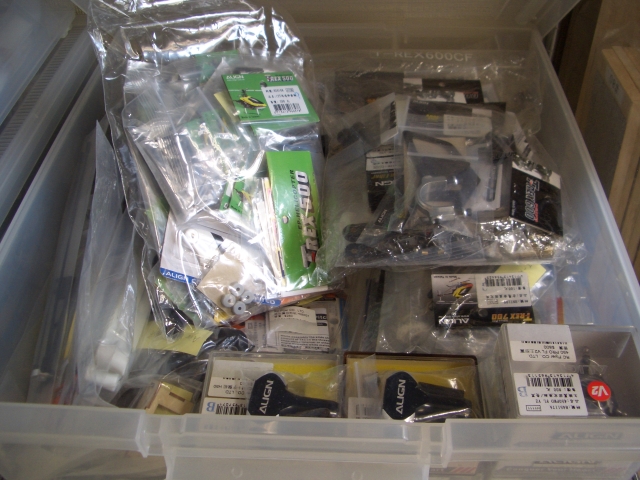

部品番号を書いた紙と一緒に小袋に入れ、さらに、機種別に大袋に入れています。

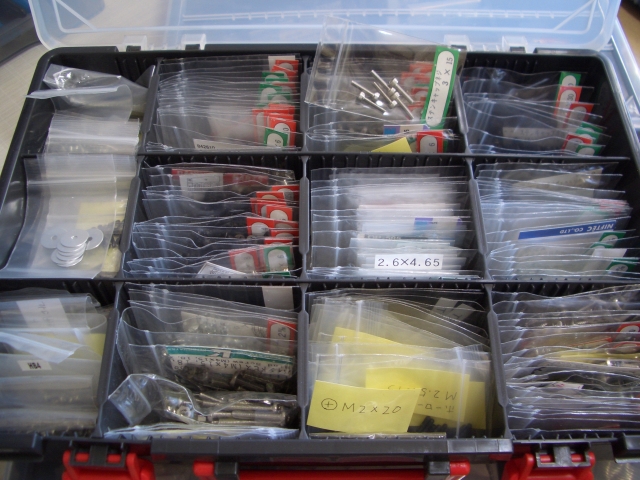

汎用部品(ねじなど)の場合
同じ規格のものを小袋に入れ、それらを順番がわかるようにソートして、パーツケースに入れています。



過去の経験で
細かく仕切られたパーツケースに、細かく分けて入れていた。 ⇒ 空間が、無駄になる。ひっくり返して大変な目にあった。

ホビーの場合、部品の種類が多く、数量が少ないので、ビニール袋を活用するようになった。


2012年05月10日

マルチコプターのコントローラーを交換

マルチコプターのコントローラーを交換しました。

TMF AQ50PRO ⇒ TMF New AQ50D

以前から気になっていたドリフト。Newタイプの売り文句に「ドリフトを改善」と書かれていたので購入しました。

さっそくテストしました。


まず、最新版のTMF_Pro_Tool_V??.exeをダウンロードします。

TMFのサイト
http://sjprs.myweb.hinet.net/tmf.htm

圧縮されていない、インストーラーでもない、実行ファイルです。

デスクトップあたりに、この実行ファイルを置きます。 または、実行ファイルを他の場所に置き、ショートカットをデスクトップに作ります。


TMF専用USBインターフェイスを接続し、マルチコプター(AQ50D)の電源をONします。



デバイスマネージャーで確認します。



TMF_Pro_Tool_V12を実行します。 右クリックし、「管理者として実行」を選択します。



Connectボタンをクリックする。
Caribrationボタンをクリックする。 その後、20分ほどセンサーの様子をみました。


なんと、Newタイプでは、まったくドリフトがありません。

旧タイプでは、数秒間見ているだけでもドリフトが確認されました。 実際に飛行させても、頻繁にキャリブレーションをしないといけませんでした。

これは、期待できます。さっそく明日にでもテスト飛行したいと思います。


私の場合はHex copter(モーター6機、内フロント2機)なので、Mode Switchは次のように設定しています。

 1   2   3   4
OFF OFF ON OFF



(プロポでの設定・操作方法)

・プロポのニュートラル位置をAQ50Dに記憶させる。 (この操作は一度行えばよい。)
  1) エルロン、エレベーター、ラダースティックを中央に、スロットルスティックを最下にする。
  2) Calibration Buttonを押す。LEDが消灯し、再度点灯するまでの間、押したままにする。

・水平位置を記憶させる。
  1) スロットルスティックを最上にする。
  2) ラダースティックを左いっぱいに倒す。
    LEDが消灯し、再度点灯するまでの間、倒したままにする。
  3) スロットルを最下にする。

・モーターの始動
  ラダースティックを右いっぱいに倒す。

・モーターの停止
  ラダースティックを左いっぱいに倒す。

2012年05月31日

東京スカイツリーが傾いて見える?

東京スカイツリーのプラモデルを買いました。
LEDの照明が付いています。

このタワー、見る向きによって、傾いて見えます。

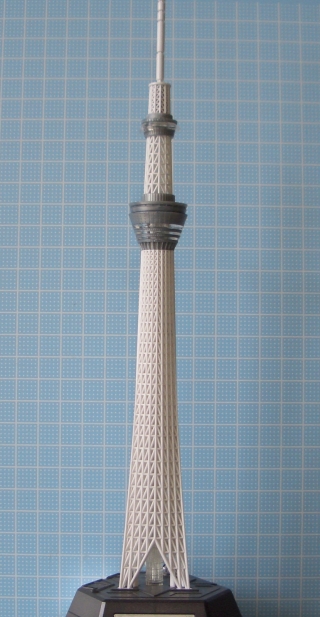

正面から見ると

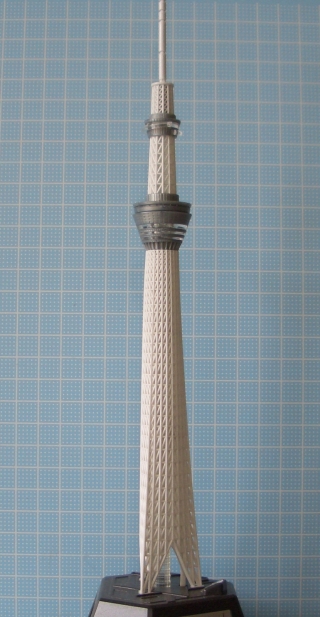

横から見ると、傾いて見えませんか?



これは、底部が正三角形、上部が円柱状になっているためです。

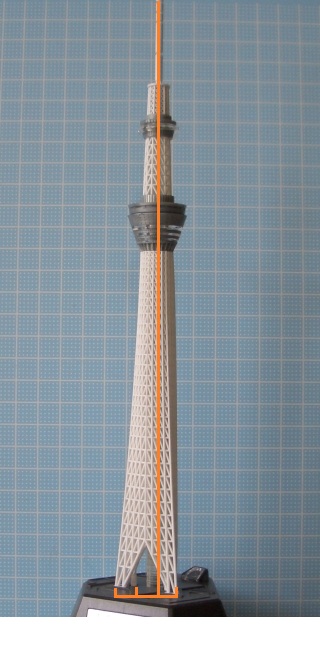

オレンジ線が中心線です。上部の中心は底部では1/3の位置になります。
